【介紹】

代表各種微環境的3D細胞模型對于準確的藥物篩選和疾病建模至關重要。這些模型可以作為體外和體內模型，用于進行高通量、成本效益高的分析，這對于發現生物學相關的治療方法至關重要。為了在藥物發現研究和篩選中更廣泛地采用3D模型，并使過程更簡單，對高通量篩選和自動化處理的需求日益增加，以顯著降低成本時間。 Advanced Solutions的BioAssemblyBot 400（BAB400）是一種cGMP認證的多工具設備，可用于建立復雜的生物模型。作為一個多功能平臺，它可用于構建模型，其氣動分配和3D打印能力使其能夠構建和處理不同的3D模型或類器官而不受損壞。其液體處理工具可有效地將規定數量的細胞分配在水凝膠、Matrigel 或其他合適的細胞外基質中到多孔板中。

【優勢】

整合3D細胞模型的開發、維護和成像的工作流程

易使用且cGMP認證的界面，便于BioAssemblyBot 400和ImageXpress 成像儀組合之間的輕松集成和操作

溫度無關、無外源成分的基質 ，用于3D細胞模型高通量分析

通過自動化的BAB400和ImageXpress Micro Confocal高內涵成像系統（IXM - C）改進您的3D細胞模型的高通量、高內涵成像分析

在這項工作中，我們使用VitroGel 基質以96孔打印細胞的3D細胞結構。TheWell Bioscience的VitroGel是一種可調節、無外源成分（無動物源）的生物功能水凝膠系統，允許最大程度的靈活性來操縱3D細胞培養環境。它與溫度無關，是動物源性細胞外基質（如Matrigel）的極佳替代品，并且可以支持廣泛的細胞類型和最終結構要求。VitroGel獨特的剪切稀化和快速恢復流變特性使其在分配后能夠?qū)崿F(xiàn)出色的細胞分布，并使其與自動化液體處理系統極易使用。 在這項工作中，我們使用患者來源的三陰性乳腺癌細胞（引用）與VitroGel基質混合，通過生物打印在96孔創建3D培養物，可用于觀察細胞生長作為3D腫瘤球體以及評估藥物的效果。 我們提出了一種使用VitroGel在集成系統中用于3D細胞模型的工作流程，以進行分配、監測、進行藥物篩選分析以及成像和分析數據。該系統包括BAB400和ImageXpress Micro Confocal系統（圖1）。

【方法】

用于球體的VitroGel和細胞懸液

4IC細胞 在添加了葡萄糖、NEAA、2mM谷氨酰胺和120μg/L胰島素、10％FBS（Gibco 12491 - 015）的高級DMEM中培養。對于分析，球體在DMEM + 10％透析血清（2mM谷氨酰胺，5mM葡萄糖，無酚紅）中培養。 使用胰蛋白酶收獲患者來源的三陰性乳腺癌細胞，并將其懸浮在含有30％FBS的培養基中，濃度為5×10⁵細胞/mL。3D細胞培養在VitroGel水凝膠基質（SKU：VHM01）中進行，步驟如下：

1.將VitroGel水凝膠基質置于室溫或加熱至37°C。

2.將水凝膠溶液和細胞懸浮液以2:1 (v/v)的比例混合。

3.在96孔板的每孔中加入10 μL水凝膠-細胞混合物(非組織培養處理)

4.在室溫下等待10-15分鐘形成水凝膠。在地層過程中，不要傾斜或晃動孔板，以免影響水凝膠。

5.在水凝膠上仔細加入90 μL細胞培養基。

6將孔板置于培養箱中，每隔一天更換一次培養基。

BioAssemblyBot 400用于分配(移液器工具)，介質交換，藥物篩選，活死分析BioAssemblyBot 400 BAB400提供了一個帶有HEPA氣流系統的無菌環境。

在使用前至少一小時（最好過夜），噴灑并擦拭除工具和任何電子設備以外的表面，并打開HEPA過濾器功能。使用BAB400的HMI和操縱桿控制器，可以為各種步驟設計不同的路徑。使用控制臺記錄儲液器、板、管、垃圾等的坐標，為每個所需的工作流程設置路徑。VitroGel中的培養基和細胞懸液事先在BAB400中準備好并轉移到儲液器中。

圖1. 集成系統工作流程的示意圖[BAB自動分配和IXM - C成像] 夾持器（PnP工具）序列可用于開蓋和蓋蓋板，并在使用BAB400完成分配后將板移動到ImageXpress Micro Confocal系統進行成像。BAB400可以選擇在無人干預的情況下運行多步驟過程。

通過將自定義實驗方案結合在一起以構建3D細胞模型，實驗可以轉化為自動化工作流程。BioApps  Maker是一種易于制作和自動化的解決方案，用于自動化3D模型的獨立分配、維護和成像的一系列步驟。 例如，涉及的水凝膠分配序列步驟如下： 獲取吸頭→移液器工具移動到水凝膠儲液器→向下（進入儲液器）→混合Y次（以定義的速度吸取然后分配）→移動到板（左/右/方向 - 然后孔中心）→分配（定義體積和分配速度）→將吸頭丟棄（到BAB400中的生物危害袋中）。可以為培養基吸取和分配設計類似的路徑 - 吸頭到達孔的邊緣以保持VitroGel圓頂完整。含有選擇藥物和Live / dead染色劑的培養基也可用于球體的進一步處理和成像分析。可選步驟：將BAB400的溫度控制階段預冷卻至10°C，以加快96孔中分配的VitroGel液滴的凝膠化。 ImageXpress Micro Confocal成像和分析 在BAB400將微孔板移動到ImageXpress Micro Confocal成像儀（Molecular Devices）后，使用MetaXpress 高內涵圖像采集和分析軟件獲取透射光（TL）或熒光圖像。使用共聚焦模式，使用4X或10X物鏡獲取球體的Z堆棧圖像。所有分析均使用MetaXpress圖像分析軟件進行。BioApps 可以提取并執行特定序列或?qū)嶒?yàn)的正確預選成像采集和分析文件。

【結果】

通過BAB400和手動操作，在多個96孔板中接種了4IC乳腺癌細胞在VitroGel圓頂中。在第3天使用Cyto3D Live - Dead Assay Kit（TheWell Bioscience，SKU：BM01）染色進行活死計數觀察，并使用上述成像方法進行分析。活死分析用于計算活細胞和死細胞。顯然，手動接種或自動接種的細胞之間的細胞活力沒有顯著差異。BAB400工作流程的平均活力為93％，而手動分配的孔板的活力為92.4％（圖2）。因此，自動化細胞打印不影響細胞活力。

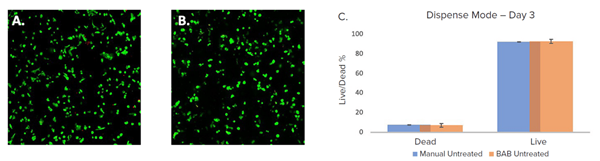

圖2. A. BAB ；B. 手動分配的VitroGel和三陰性乳腺癌細胞（4IC）用Cyto3D染色（綠色 - 活，紅色 - 死），并在第3天使用IXM - C成像。使用MetaXpress軟件分析相同數據的圖形表示（C.）。

為了測試藥物治療的工作流程，在第3天向多孔板中加入藥物Trametinib和Idarubicin，使其最終濃度達到4μM，并在治療48小時后的第5天評估其效果。與對照相比，我們觀察到兩種藥物治療中細胞活力均顯著降低（圖3）。如上述所述，用活力染料染色后，通過成像方法確定細胞活力。在4μM Idarubicin中，死細胞百分比最高，球體中97％的細胞死亡，而在Trametinib的情況下為66.4％，對照為7.5％（圖3）。

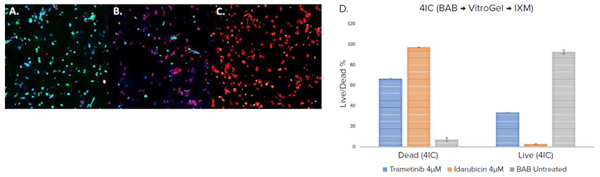

 圖3. 細胞用BAB分配（VitroGel和三陰性乳腺癌細胞（4IC））。對照（A）和處理樣品用Cyto3D（綠色 - 活，紅色 - 死）和DAPI（藍色 - 核）染色，處理 - 用Trametinib（B）和Idarubicin（C）在4μM濃度下處理48小時。這些在第5天使用IXM - C成像。使用MetaXpress軟件分析相同數據的圖形表示（D）。

【結論】

通過將 BAB400 和 ImageXpress Micro Confocal 成像儀與易于處理和可調節的 ECM 基質（VitroGel）集成，用于 2D/3D 細胞培養、3D 細胞模型的維護和分化，可實現 3D 細胞模型工作流程的自動化，該模型可用于化合物篩選和各種分析。這將通過節省時間和成本并減少重復步驟，有效地促進正在進行的基礎、藥理和生物醫學研究以及產品開發。

【參考】

Cromwell EF, Sirenko O, Nikolov E, Hammer M, Brock CK, Matossian MD, Alzoubi MS, Collins - Burow BM, Burow ME. Multifunctional profiling of triple - negative breast cancer patient - derived tumoroids for disease modeling, SLAS Discovery 2022, 27(3): 191–200., https://pubmed.ncbi.nlm.nih.gov/35124274/
