科學家們已經研發了多種超分辨率技術，遠遠超出了衍射極限，能夠觀察到分子尺度的細節。SRM技術可以將細胞結構解析為亞細胞水平，從而獲取有關細胞組分的3D結構的信息，并可以觀察到單分子共定位。一起來了解一下其中一種SRM技術【受激發射耗竭（STED）顯微鏡】的原理：

STED對于有經驗的熒光顯微鏡使用者來說相對簡單，該方法和普通共聚焦顯微鏡（Confocal）的原理相同。普通Confocal使用單光源，而STED使用雙光源。其中一個光源發射能激發熒光團——熒光標簽（研究者們以此來定位和觀察蛋白）的光，另一個光源發出不同波長的光，用于抑制熒光。這束光是環形的，并且與第一束光有所重疊，因此只有環形中間區域的分子會繼續發出熒光。

獲得STED超分辨率圖片并沒有那么復雜，用戶需要仔細調整參數，才能得到漂亮的結果，否則所得圖片和普通confocal沒有差別。

STED的原理：

顯微鏡透鏡對光的衍射會導致來自單個點的光出現在較大的區域，這稱為點擴散函數（PSF）（見圖1），由于PSF的存在，使得常規顯微鏡無法達到超分辨。

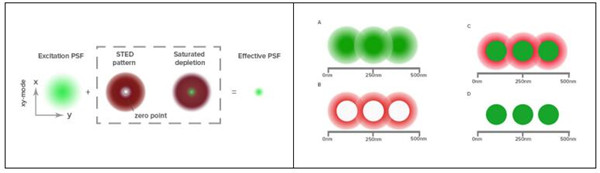

圖1：在普通光學顯微鏡中，成像是通過將來自點光源的光線會聚到像平面上的單個點來實現的。超出光衍射的限制，防止了射線的精確會聚，從而導致物體的圖像模糊。顯微鏡的分辨率取決于點擴散函數（PSF）的大小，或?qū)ο笤谀硞€(gè)點的三維強度分布。在STED中，應用環形炸彈耗盡型激光器，其零點與激發激光焦點的最大值重疊。STED激光器引起熒光的“飽和耗盡”，從而“抑制了來自零點附近區域的熒光，導致有效PSF的尺寸減小”。

而受激發射耗竭（STED）顯微鏡通過限制樣品的熒光區域（PSF）產生超分辨率圖像。STED顯微鏡使用兩個重疊的激光，第一個按照常規顯微鏡激發熒光團（圖2A）。第二個激光器稱為耗盡激光器（STED激光器），它激發“甜甜圈”形狀的激光，其中心的零強度點非常小（?30 nm）（未激發）。除了在甜甜圈的中心處之外，第二激光起到了“關閉”第一激光所產生的外圈熒光，從而將樣本激發的熒光分子范圍縮小到中心圓點處，這有效地降低了PSF，以產生非常小的單分子熒光聚焦區域，從而獲得高分辨率圖像（圖2D）。

圖2：1.單個小于250 nm的蛋白質無法通過標準共聚焦成像解析，從而導致圖像模糊；2.STED耗盡激光器產生了淬滅外圍熒光的“甜甜圈”；3.飽和耗盡在功能上降低了激勵PSF；4.隨之可以解析單個蛋白質

適用于STED的熒光團偶聯抗體：

為了獲得超分辨率，染料必須具有STED激光波長的高發射截面，并有效地實現高飽和度。這種強烈的照明確保了所有被STED激光“關閉”的分子都受受激發射的支配。合適的染料應具有低的光漂白性，具有高的量子產率和對比度，并在目標附近具有足夠的標記密度。

艾美捷Jackson ImmunoResearch提供熒光染料標記的二抗，下列染料標記的二抗已被驗證在STED中成功使用：

染料 貨號

AlexaFluor?488——115-545-003

FITC——715-095-150

AlexaFluor?594/647 ——715-585-151

每種SRM技術都有各自的探針選擇要求，Jackson ImmunoResearch提供多種已知在SRM應用中表現良好的熒光標記二抗。應該注意的是，SRM領域變化迅速，因此，建議從專業技術文獻中尋求信息，以幫助選擇合適的熒光團。
