晶體學樣品支撐將是一個下一代晶體裝樣系統，它改變了為X射線衍射數據收集準備晶體的方式。

艾美捷MiTeGen-晶體學樣品支撐系統允許用戶：

裝樣單個晶體或成千上萬的微晶體

為序列晶體學或單晶XRD優化

用于低溫或室溫衍射

工作原理——晶體利用濕潤的樣品裝樣盒裝到支撐上。高濕度的盒子允許在不使液滴或晶體意外脫水的情況下準備樣品。然后支撐可以被快速冷卻（用于低溫）或密封（用于室溫工作）。

該系統有多種應用：

常規晶體學

序列晶體學

原位晶體學

室溫晶體學

等等

晶體學樣品支持系統是一個集成系統，用于為幾種類型的晶體學研究準備樣品。該系統集成并改進了之前演示的概念，以提供多功能和高性能的解決方案。

該系統的幾個突出特征是：

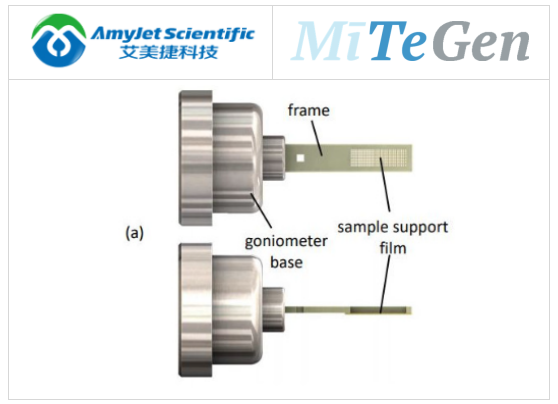

1樣品支撐與現有的家用源和郵寄SR晶體學的基礎設施兼容，包括樣品處理工具、存儲盒/墊、自動裝樣器和轉子階段。這降低了總體成本并增加了數據收集的機會。

2單一的樣品支架平臺接受不同尺寸/形狀晶體的各種樣品支撐膜設計，這些設計有助于實現規則或分散的晶體定位。

3使用標準可見光顯微鏡和激光掃描非線性激發模式，可以直觀地對整個支撐活動區域上的微晶體（小至1-2微米）進行成像——不僅僅是在孔中——這歸功于每個孔中非常薄的聚合物窗口、孔之間薄的聚合物壁、容易移除減少晶體對比度的周圍液體，以及聚酰亞胺的弱TPEF和零SHG信號。

4由濕度控制的樣品裝載站和加濕手套箱（SLEEC）提供的一或兩級濕度控制，可以消除晶體化液滴和晶體的脫水——這是在室溫下加載微晶體進行數據收集時的一個關鍵問題。保持了晶體的原生長同質性，提高了來自許多晶體的衍射數據的擴展和合并，減少了確定結構所需的晶體數量。

5在濕潤環境中，腳踏板調節的吸力可以有效地控制溶液和晶體流動，以實現所需的晶體定位（例如，隨機分散或在規則間隔的孔中）。通過使用蒸汽擴散在原位生長晶體，也可以實現在孔上方的定位。

6使用只有微米級厚度和微圖案特征的薄聚酰亞胺膜（僅約5-20微米高）實現了晶體位置控制。不需要由厚（130-250微米）基板（例如，硅，聚碳酸酯）定義的孔/壁。在樣品支撐的所有位置上，背景X射線散射都很低。可以從支撐上的幾乎所有晶體收集衍射數據，而不僅僅是那些位于孔或窗戶上方的晶體，提高了晶體使用的效率。X射線可以從寬角度范圍入射并通過，而不會碰到支撐框架。大樣品支撐旋轉消除了由晶體優先取向引起的數據收集問題，并且可以從足夠大的單個晶體收集完整的數據集。

7對于室溫數據收集，約4微米的聚酯密封膜為在大約1-2小時內的數據收集提供了足夠的防護，以防止脫水。對于室溫存儲和運輸，可以在小瓶、Eppendorf管和多孔板中儲存帶有儲液的密封樣品。

8晶體的冷凍保護被簡化并變得更加有效。可以在樣品支撐上的晶體上放置含有冷凍保護劑的溶液（或油），然后通過支撐的孔進行吸力撤回；重復這個沉積和移除兩次或更多次，可以有效地去除最初存在于晶體表面上的所有溶劑，消除了冷凍晶體學中冰衍射的主要來源（Parkhurst等人，2017年；Moreau等人，2020年），并最小化了過量冷凍保護劑引起的背景散射。

9對于低溫溫度數據收集，樣品可以直接浸入液氮中，并以與冷凍晶體學中的標準環相同的方式和使用相同的工具進行存儲、運輸和處理。支撐的聚酰亞胺膜比標準的約25微米厚的冷凍電鏡網格薄得多，并且每單位面積的熱質量也小得多。如果使用約1-2微米的晶體并仔細移除多余的溶液，使用當前最先進的基于液氮的冷卻方法，應該能夠實現超過50,000 K/s的冷卻速率（Kriminski等人，2003年；Warkentin等人，2006年），在典型的冷凍電鏡實踐中實現的冷卻速率（>250,000 K/s）的約10倍之內。因此，使用蛋白質微晶體的室溫生物分子構象的熱淬滅捕獲幾乎和使用冷凍電鏡網格上的蛋白質溶液一樣有效（Kaledhonkar等人，2019年）。

MiTeGen 致力于分子結晶研究相關產品的開發與生產，包括晶體生長條件篩選試劑及各種耗材與工具。艾美捷科技是MiTeGen的中國代理商，為科研工作者提供優質的產品與服務。
